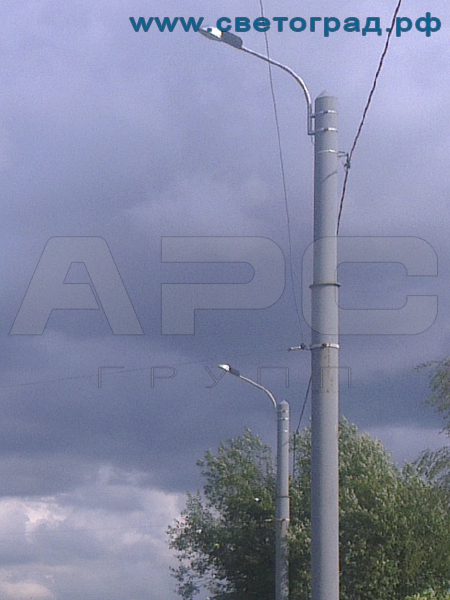

Опора трубчатая силовая ОТС-10-1000-Ф фланцевая
Описание
Опора силовая фланцевая трубчатая 10 м с нагрузкой 1000 кг ОТС-10-1000-Ф применяется:
- Для воздушной подвески кабельных сетей (СИП) наружного освещения и установки светильников;
- Применяется для освещения транспортных развязок, автозаправок, мостов, дорог;
- Для освещения центральных магистралей;
- Спортивных объектов, главных улиц;
- Применяются для освещения аллей, парков, скверов;
- Освещение территории заводов, открытых складов.
- Возможность как воздушный, так и подземный подвод кабеля;
- В опоре предусмотрено специальное отверстие для воздушного подвода питания, подземный подвод питания прокладывается через окна в закладном элементе фундамента;
- Имеет ревизионный лючок с планкой для установки дополнительного электрооборудования;
- Современный дизайн, небольшой вес;
- Привлекательный внешний вид, вписывающийся во многие дизайнерские решения;
- Обладает повышенной прочностью;
- Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий.
Силовая трубчатая опора ОТС-10-1000-Ф изготавливается из высококачественного трубного проката, что позволяет добиться оптимального сочетания массы опоры и её несущей способности. Ствол опоры изготавливается круглой формы. На опору устанавливаются кронштейны под светильники, прожекторы, камеры видеонаблюдения, рекламных щитов, подвеса кабелей СИП и иных конструкций.
Покрытие:Опора ОТС-10-1000-Ф защищена от воздействия агрессивной окружающей среды в зоне эксплуатации метод горячего цинкования ГОСТ 9.307-89. Толщина покрытия от 70 до 120 мкм - позволяет эксплуатировать изделие в течение 25 - 30 лет без восстановления защитного покрытия. Опоры могут быть окрашены в любой цвет эмалью или порошковой окраской.
Фланцевое соединение:- Опора имеет фланцевое соединение что облегчает её установку, монтируется на заранее установленный фундамент и соединяется (болтами, шпильками, гайками, шайбами, нужного размера). Поставляются отдельно;
- Подробную информацию по закладным элементам фундамента смотрите таблицу или узнавайте у менеджеров.
Характеристики
| Наименование | Значение |
|---|---|
| Наименование | ОТС-10-1000-Ф |
| Высота H, м | 10 |
| Нагрузка, кг | 1000 |
| Верхний диаметр D2, мм | 273 |
| Нижний диаметр D1, мм | 325 |
| Размер опорного фланца A, мм | 520 |
| Межцентровое расстояние B, мм | 420 |
| Крепление фланца, n (шт)/диаметр d (мм) | 12/24 |
| Вес, кг | 824 |
| Тип фундамента | ЗФУ-10,10-0,325-3,0-Т |
Сравнительные характеристики
| Наименование | Высота H, м | Нагрузка, кг | Верхний диаметр D2, мм | Нижний диаметр D1, мм | Размер опорного фланца A, мм | Межцентровое расстояние B, мм | Крепление фланца, n (шт)/диаметр d (мм) | Вес, кг | Тип фундамента |
|---|---|---|---|---|---|---|---|---|---|
| ОТС-10-1000-Ф | 10 | 1000 | 273 | 325 | 520 | 420 | 12/24 | 824 | ЗФУ-10,10-0,325-3,0-Т |
| ОТС-10-1800-Ф | 10 | 1800 | 325 | 426 | 620 | 520 | 16/24 | 1200 | ЗФУ-10,18-0,426-3,5-Т |
| ОТС-10-400-Ф | 10 | 400 | 219 | 273 | 420 | 360 | 12/22 | 607 | ЗФУ-10,4-0,273-2,5-Т |
| ОТС-10-700-Ф | 10 | 700 | 219 | 273 | 420 | 372 | 12/22 | 610 | ЗФУ-10,7-0,273-3,0-Т |
| ОТС-11-400-Ф | 11 | 400 | 216 | 273 | 450 | 360 | 8/28 | 580 | ЗФУ-11,4-0,219-2,5-Г |
| ОТС-11-700-Ф | 11 | 700 | 219 | 273 | 500 | 380 | 8/30 | 625 | ЗФУ-11,7-0,273-2,5-Г |
| ОТС-8,5-400-Ф | 8.5 | 400 | 159 | 219 | 420 | 360 | 8/22 | 348 | ЗФУ-8,4-0,219-2,0-Т |
| ОТС-8,5-700-Ф | 8.5 | 700 | 219 | 273 | 420 | 372 | 12/22 | 443 | ЗФУ-8,7-0,273-2,0-Т |
| ОТС-9-1000-Ф | 9 | 1000 | 273 | 325 | 520 | 420 | 12/24 | 758 | ЗФУ-9,10-0,325-2,5-Т |
| ОТС-9-1500-Ф | 9 | 1500 | 273 | 325 | 520 | 420 | 12/24 | 758 | ЗФУ-9,15-0,325-3,0-Т |
| ОТС-9-400-Ф | 9 | 400 | 159 | 219 | 420 | 360 | 8/22 | 390 | ЗФУ-9,4-0,219-2,5-Т |
| ОТС-9-700-Ф ОТС-9-800-Ф | 9 | 700-800 | 219 | 273 | 420 | 372 | 12/22 | 466 | ЗФУ-9,7-0,273-2,5-Т ЗФУ-9,8-0,273-2,5-Т |
