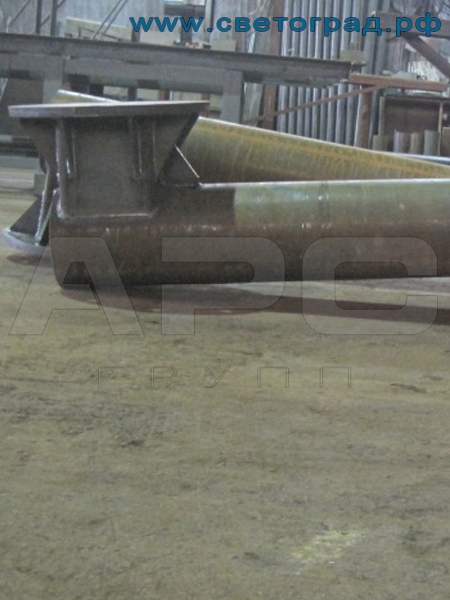

Фундамент усиленный выносной ЗФВ
Описание
- Для установки закладных деталей фундамента;
- Для установки граненных, трубчатых опор освещения.
- Легкость в установке;
- Повышенная прочность;
- Длительный срок службы;
- Возможность изготовления фундаментов опор по индивидуальным параметрам клиента.
Фундаментный элемент изготавливается в двух вариантах. Фундамент имеет несущую часть, предназначенную для установки в фундаментный блок и выноснной по горизонтали фланец для установки опоры. Прямая консоль имеет два фланца с отверстиями и предназначена для установки совместно с фундаментом опоры.
Устройство фундамента ЗФВ под опору.Фундамент под силовую опору ЗФУ изготавливается из высококачественного трубного проката разного диаметра, в зависимости от места установки и назначения опоры, рассчитывается тип, габариты фундамента.
УстановкаУстановка выносного фундамента осуществляется в подготовленный котлован после установки фланца по уровню и достижения требуемой его ориентации подземная часть заливается бетоном. Установка прямой консоли путём соединения одним из его фланцев и фланца закладной детали. Для крепления фланцев между собой применяются болты, шпильки, гайки, шайбы, нужного размера. Поставляются отдельно.
Покрытие.Фундамент усиленный выносной ЗФВ покрывается грунтом. По требовании клиента возможно покрытие горячим цинком, битумной или мастикой.
Характеристики
Наименование | Значение |
---|---|
Наименование | ЗФ |
Высота H, м | 1,0-3,0 |
Диаметр D, мм | 159-377 |
Размер опорного фланца A, мм | 300-600 |
Межцентровое расстояние B, мм | 270-500 |
Вес, кг | 80-300 |
Крепление фланца n, шт | 4/6/8/12 |
